原理，結構

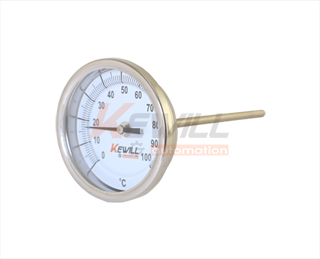

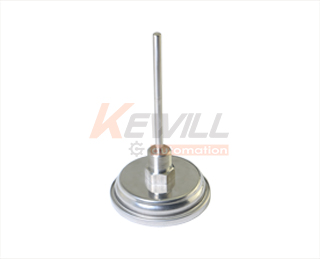

Bimetallic thermometer是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種液體和氣體的溫度。雙金屬溫度計主要的元件是兩種金屬片疊壓在一起組成的雙金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。繞制成螺旋狀，溫度變化時，螺旋狀的雙金屬片帶動指針轉動，儀表便會顯示出相應的溫度值。
技術參數
| 結構形式： | 徑向型 | ||||||
| 螺紋接口： | 1/2″NPT其他可選 | ||||||
| 溫度范圍： | 25…125℃（可客戶定制） | ||||||
| 表面直徑： | 80mm | ||||||
| 精度： | ±1% | ||||||
| 上蓋圈： | 滾邊式，盤型面板 |
| 探頭直徑： | 6.35mm | ||||||
| 表蒙材料： | 高透光玻璃 | ||||||
| 表盤材料： | 全不銹鋼SS304 | ||||||
| 探頭材料： | 不銹鋼1.4301（304）1.4435(316L) | ||||||
| 感溫管長度： | 150mm（50-2000mm可選） | ||||||
| 防護等級： | IP55（防塵，噴水） |
尺寸圖
選型表
| TBT10- | 軸向雙金屬溫度計 | |||||||||||||||||
| 溫度量程范圍 | ||||||||||||||||||
| 25…125℃ | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 接口螺紋 | ||||||||||||||||||
| NPT1/2” | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 探頭長度（不含螺紋部分） | ||||||||||||||||||
| 50mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 150mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 表盤直徑 | ||||||||||||||||||
| 80mm | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 接液材質 | ||||||||||||||||||
| 接液材質：不銹鋼1.4301（304）（*） | ||||||||||||||||||
| 接液材質：不銹鋼1.4435(316L) | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
